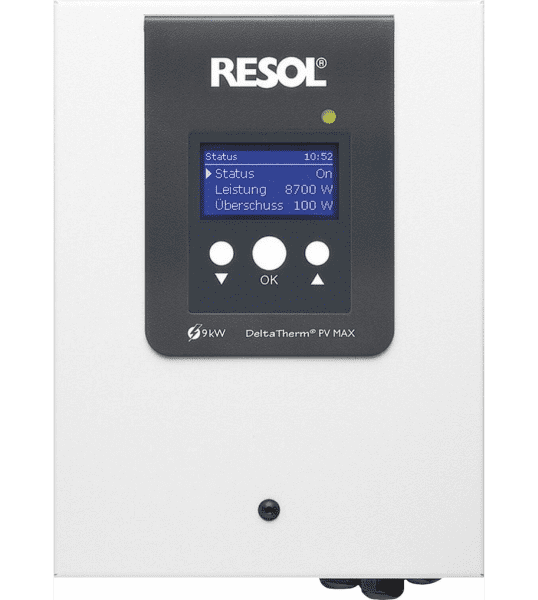

RESOL Heizungsregelung Resol DeltaTherm PV-MAX Komplettpaket Power-to-Heat-Heizungsregler
- Artikel-Nr.: WS-6100075
- EAN: 4260623612226
- Hersteller-Nr.: 115 007 20
- Gewicht: 0,62 kg
JETZT VORTEILE SICHERN
✓ 1A-Markenprodukte
✓ Käuferschutz bis 20.000 €
✓ Schnelle & zuverlässige Lieferung
RESOL DeltaTherm PV MAX Komplettpaket - Power-to-Heat-Heizungsregler bis 9 kW mit... mehr
RESOL DeltaTherm PV MAX Komplettpaket - Power-to-Heat-Heizungsregler bis 9 kW mit PV-Überschussregelung
Das RESOL DeltaTherm PV MAX Komplettpaket verbindet intelligente Heizungsregelung mit effizienter Power-to-Heat-Technologie. Der leistungsstarke Regler erkennt überschüssigen Solarstrom aus Ihrer Photovoltaikanlage und nutzt diesen gezielt zur elektrischen Wärmeerzeugung. Dadurch lässt sich der PV-Eigenverbrauch erhöhen und selbst erzeugte Energie effizienter im Gebäude nutzen.
Der DeltaTherm PV MAX verteilt die verfügbare Überschussleistung stufenlos auf bis zu drei elektrische Heizstäbe mit insgesamt 9.000 Watt. Alternativ können geeignete Elektroheizungen mit Raumthermostat modulierend angesteuert werden. Zusätzlich ermöglicht das System die bedarfsgerechte Freigabe einer SG-Ready-Wärmepumpe sowie einer Wallbox für Elektrofahrzeuge.
Das Komplettpaket eignet sich für netzgekoppelte Photovoltaikanlagen im Neubau und Bestand. Besonders interessant ist die Nachrüstung bestehender PV-Anlagen, beispielsweise nach dem Auslaufen der EEG-Förderung bei sogenannten Ü20-Anlagen.
Photovoltaik-Überschuss intelligent für Wärme nutzen
Mit dem RESOL DeltaTherm PV MAX wird überschüssiger Solarstrom nicht ungenutzt ins öffentliche Netz eingespeist, sondern kann gezielt für die Wärmeerzeugung eingesetzt werden.
Das zugehörige Energiemessmodul erfasst die elektrische Leistung am Netzanschlusspunkt. Auf Grundlage dieser Messwerte ermittelt der Regler die verfügbare Überschussenergie und passt die Leistung der angeschlossenen Heizstäbe entsprechend an.
Mögliche Anwendungen:
• Elektrische Erwärmung von Pufferspeichern und Warmwasserspeichern
• Stufenlose Leistungsregelung von bis zu drei Heizstäben
• Alternative Ansteuerung geeigneter Elektroheizungen mit Raumthermostat
• Freigabe einer SG-Ready-Wärmepumpe
• Freigabe einer Wallbox für Elektrofahrzeuge
• Einbindung weiterer elektrischer Verbraucher über Hilfsrelais
Dabei berücksichtigt die Regelung den Vorrang des Haushaltsstroms. Erst die verfügbare Überschussleistung wird für die zusätzlichen Verbraucher eingesetzt.
Bis zu 9 kW stufenlose Leistungsregelung
Ein wesentliches Merkmal des DeltaTherm PV MAX ist die modulierende Ansteuerung elektrischer Heizstäbe.
Statt Verbraucher lediglich ein- oder auszuschalten, passt das System die elektrische Heizleistung stufenlos an die verfügbare PV-Überschussenergie an. Dadurch können auch schwankende Solarerträge effizient zur Wärmeerzeugung genutzt werden.
Leistungsmerkmale:
• Bis zu 3 Heizstäbe stufenlos regelbar
• Gesamtleistung der Heizstäbe bis 9.000 W
• Alternative modulierende Ansteuerung von Elektroheizungen bis 9 kW
• Zwei zusätzliche Verbraucher mit konstanten Leistungen bis 30 kW über geeignete externe Hilfsrelais ansteuerbar
• Zeitgesteuerte Nachheizung mit Netzstrom möglich
• Freigabe von Wärmepumpe und Wallbox nach Bedarf
Die zusätzlichen Verbraucher werden über entsprechende Schalt- und Hilfsrelais eingebunden. Die maximale Leistung von 30 kW bezeichnet dabei nicht die direkte Schaltleistung der internen Reglerrelais.
Flexible Heizungsregelung mit Erweiterungsmöglichkeiten
Neben der Nutzung von PV-Überschuss bietet der RESOL DeltaTherm PV MAX umfangreiche Funktionen zur Steuerung und Optimierung von Heizungsanlagen.
Über geeignete Erweiterungsmodule lassen sich zusätzliche Regelungsfunktionen aktivieren und weitere Anlagenkomponenten integrieren.
Verfügbare Wahlfunktionen je nach Systemausbau:
• Regelung von bis zu 5 gemischten Heizkreisen (ab Version 2)
• Brauchwassererwärmung (ab Version 2)
• Zirkulationssteuerung (ab Version 2)
• Thermische Desinfektion (ab Version 2)
• Einbindung eines Feststoffkessels
• Wärmeaustausch zwischen Speichern oder Anlagenbereichen
Damit eignet sich der Regler sowohl für einfache Power-to-Heat-Anwendungen als auch für komplexere Heizungsanlagen mit mehreren Wärmequellen und Verbrauchern.
Netzwerkanschluss und komfortable Anlagenüberwachung
Der DeltaTherm PV MAX verfügt über eine integrierte LAN-Schnittstelle, einen MicroSD-Karteneinschub und den bewährten RESOL VBus.
Über den Netzwerkanschluss ist der Zugang zum Visualisierungsportal VBus.net möglich. Damit können relevante Anlageninformationen übersichtlich dargestellt und ausgewertet werden.
Zusätzlich unterstützt der Regler die Kommunikationsprotokolle Modbus/TCP und BACnet/IP, wodurch sich weitere Möglichkeiten zur Integration in übergeordnete Systeme ergeben.
Der optionale SmartRemote-Fernzugriff ermöglicht eine komfortable Bedienung aus der Ferne, sofern die erforderlichen Voraussetzungen erfüllt sind.
Ihre Vorteile auf einen Blick
✓ Intelligente Power-to-Heat-Regelung für Photovoltaikanlagen
✓ Maximierung des Eigenverbrauchs von selbst erzeugtem Solarstrom
✓ Für netzgekoppelte PV-Anlagen im Neubau und Bestand geeignet
✓ Besonders interessant für Ü20-PV-Anlagen
✓ Vorrangige Versorgung der Haushaltsverbraucher
✓ Stufenlose Ansteuerung von bis zu 3 Heizstäben
✓ Bis zu 9 kW elektrische Heizleistung
✓ Alternative Ansteuerung geeigneter Elektroheizungen
✓ Freigabe von SG-Ready-Wärmepumpen und Wallboxen
✓ Einbindung zusätzlicher Verbraucher über Hilfsrelais
✓ Zeitgesteuerte Nachheizung mit Netzstrom
✓ Erweiterbare Heizungsregelung mit zahlreichen Wahlfunktionen
✓ LAN-Schnittstelle mit Zugang zu VBus.net
✓ Unterstützung von Modbus/TCP und BACnet/IP
✓ Komplettpaket inklusive Energiemessmodul, Stromsensoren und Temperatursensoren
Technische Daten - RESOL DeltaTherm PV MAX
Regelung und Anschlüsse
• Hersteller: RESOL
• Modell: DeltaTherm PV MAX
• Produkttyp: Power-to-Heat-Heizungsregler
• Heizstabausgänge: 3, stufenlos geregelt
• Maximale Gesamtleistung: 9.000 W
• Potenzialfreie Kleinspannungsrelais: 2
• PWM-Ausgänge: 2, auf 0-10 V umschaltbar
• Temperatursensoreingänge: 5 × Pt1000, davon 2 auf Schalter umschaltbar
• Analoger Eingang: 1 × für Grundfos Direct Sensor oder Feuchtesensor FRH
• Digitaler Eingang: 1 × für Grundfos Direct Sensor oder Feuchtesensor FRHd
Elektrische Daten
• Versorgung: 3-phasig mit Neutral- und Schutzleiter
• Nennversorgung: 3/N/PE 230 V~, 50 Hz
• Spannungsbereich laut Hersteller: 100-240 V~, 50-60 Hz
• Schaltleistung je Heizstabausgang: 13 A / 240 V~
• Gesamtschaltleistung: 3 × 13 A / 240 V~
• Schaltleistung potenzialfreies Relais: 0,9 A / 30 V DC
• Standby-Leistungsaufnahme: 5,48 W
• Anschlussart: X
• Wirkungsweise: Typ 1.B.C
• Bemessungsstoßspannung: 2,5 kV
• VBus-Stromausgabe: 35 mA
Kommunikation und Bedienung
• Datenschnittstellen: RESOL VBus, LAN, MicroSD
• Kommunikationsprotokolle: BACnet/IP, Modbus/TCP
• Anzeige: Vollgrafik-Display mit Betriebskontroll-LED
• Bedienung: 3 Tasten
• Fernzugriff: SmartRemote optional
• Visualisierung: VBus.net über LAN
Gehäuse und Umgebungsbedingungen
• Gehäuse: Pulverbeschichtetes Stahlblech
• Montage: Wandmontage
• Abmessungen (B × H × T): 226 × 302 × 84 mm
• Gewicht: 4,2 kg
• Schutzart: IP20 nach DIN EN 60529
• Schutzklasse: I
• Umgebungstemperatur: 0 bis +40 °C
• Relative Luftfeuchtigkeit: 10-90 %
• Maximale Höhenlage: 2.000 m über NN
• Verschmutzungsgrad: 2
Technische Daten - RESOL DeltaTherm E Sensor
Das im Komplettpaket enthaltene Energiemessmodul dient der Erfassung der elektrischen Leistungswerte und stellt diese dem Regler über den RESOL VBus zur Verfügung.
Elektrische Daten und Funktionen
• Funktion: Energiemessgerät
• Spannungseingänge: 3
• Stromeingänge: 3 für Stromsensoren SW16
• Versorgung: 100-240 V~, 50-60 Hz
• Standby-Leistungsaufnahme: unter 1 W
• Anschlussart: Y
• Bemessungsstoßspannung: 1,0 kV
• Datenschnittstelle: RESOL VBus
Gehäuse und Montage
• Gehäusematerial: Kunststoff PC (UL 94 V-0)
• Montage: Hutschiene in der Hausverteilung
• Anzeige: 2 Kontroll-LEDs
• Schutzart: IP20 nach DIN EN 60529
• Schutzklasse: I
• Umgebungstemperatur: 0 bis +40 °C
• Verschmutzungsgrad: 2
• Abmessungen (B × H × T): 71 × 90 × 58 mm
Lieferumfang
• 1 × RESOL DeltaTherm PV MAX Power-to-Heat-Heizungsregler
• 1 × RESOL DeltaTherm E Sensormodul
• 3 × Stromsensoren
• 3 × Pt1000-Temperatursensoren FRP6
Hinweis: Heizstäbe, externe Hilfsrelais, Erweiterungsmodule und weitere Anlagenkomponenten sind nur enthalten, wenn sie ausdrücklich Bestandteil des jeweiligen Angebots sind.
Wichtige Installationshinweise
Die Installation des RESOL DeltaTherm PV MAX muss durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Aufgrund der dreiphasigen Spannungsversorgung und der möglichen Heizleistungen sind die erforderlichen Schutzmaßnahmen, Leitungsquerschnitte und Absicherungen entsprechend den Herstellerangaben auszulegen.
Vor dem Anschluss von Heizstäben, Wärmepumpen, Wallboxen oder zusätzlichen Verbrauchern ist die elektrische und regelungstechnische Kompatibilität zu prüfen. Die Verfügbarkeit einzelner Wahlfunktionen hängt von der Softwareversion und den eingesetzten Erweiterungsmodulen ab.
Jetzt das RESOL DeltaTherm PV MAX Komplettpaket bei badexo.de bestellen und überschüssigen Photovoltaikstrom intelligent für Heizung und Warmwasser nutzen - für mehr Eigenverbrauch und eine effizientere Nutzung Ihrer selbst erzeugten Energie.
