RESOL Display Resol Smart SDFK visualisiert Kessel-Speichertem. oben/unten+Pumpenstatus
- Artikel-Nr.: WS-9087453
- EAN: 4059584029415
- Hersteller-Nr.: 180 010 80
- Gewicht: 0,62 kg
JETZT VORTEILE SICHERN
✓ 1A-Markenprodukte
✓ Käuferschutz bis 20.000 €
✓ Schnelle & zuverlässige Lieferung
RESOL Smart Display SDFK - Anzeige für Kessel- und Speichertemperaturen mit... mehr
RESOL Smart Display SDFK - Anzeige für Kessel- und Speichertemperaturen mit Pumpenstatus, vorkonfiguriert für DeltaTherm FK

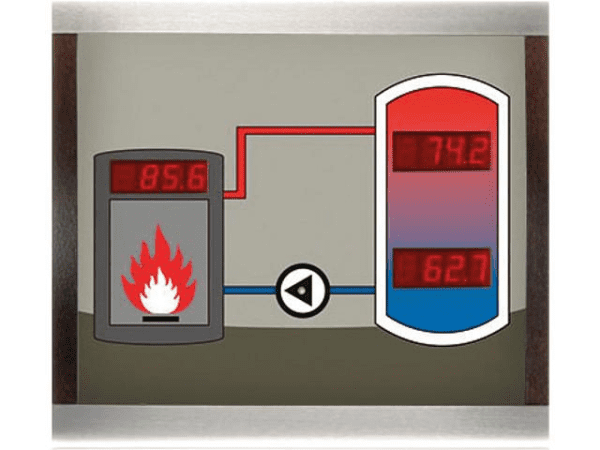

Das RESOL Smart Display SDFK ist ein kompaktes Anzeigedisplay zur übersichtlichen Visualisierung wichtiger Betriebsdaten von Heizungsanlagen. Es wurde speziell für die Darstellung von Feststoffkesseltemperatur, Speichertemperaturen oben und unten sowie Pumpenstatus entwickelt.
Diese Ausführung ist bereits für den RESOL DeltaTherm FK vorkonfiguriert und ermöglicht die komfortable Anzeige der vom Regler bereitgestellten Messwerte. Drei numerische LED-Anzeigen stellen die Temperaturen dar, während eine zweifarbige LED den Betriebsstatus der Pumpe signalisiert.
Die Verbindung erfolgt direkt über den RESOL VBus. Da sowohl die Datenübertragung als auch die Spannungsversorgung über diese Schnittstelle erfolgen, wird kein zusätzliches Netzteil benötigt.
Kessel- und Speichertemperaturen jederzeit im Blick
Mit dem RESOL Smart Display SDFK lassen sich die wichtigsten Betriebswerte einer Feststoffkessel- oder Biomasseheizungsanlage auf einen Blick ablesen.
Folgende Werte werden dargestellt:
• Kesseltemperatur des Feststoff- bzw. Biomassekessels
• Speichertemperatur im oberen Speicherbereich
• Speichertemperatur im unteren Speicherbereich
• Pumpenstatus über eine zweifarbige LED in Rot und Grün
Die numerischen 7-Segment-LED-Anzeigen ermöglichen eine gut erkennbare Temperaturdarstellung. Dadurch können Anlagenbetreiber die aktuellen Betriebswerte kontrollieren, ohne direkt am Heizungsregler Einstellungen aufrufen zu müssen.
Vorkonfiguriert für RESOL DeltaTherm FK
Das Smart Display SDFK ist in dieser Ausführung speziell für den RESOL DeltaTherm FK vorkonfiguriert.
Die Zuordnung der vorgesehenen Anzeigewerte ist bereits auf diesen Reglertyp abgestimmt. Eine individuelle Softwarekonfiguration wie bei der separat erhältlichen, frei konfigurierbaren Variante ist daher nicht vorgesehen.
Die Kommunikation erfolgt über den RESOL VBus, der die erforderlichen Betriebsdaten vom Regler an das Display überträgt.
Einfache Installation ohne zusätzliches Netzteil
Das RESOL Smart Display SDFK ist für die Wandmontage in trockenen Innenräumen ausgelegt.
Die Spannungsversorgung erfolgt vollständig über den RESOL VBus, wodurch eine separate Stromversorgung entfällt.
Das hochwertige Gehäuse mit Edelstahlrahmen und Holzelementen sorgt für eine ansprechende Optik. Mit seinen kompakten Abmessungen von 150 × 165 × 24 mm lässt sich das Display platzsparend an einer gut sichtbaren Stelle montieren.
Die Schutzart IP20 ist für den Einsatz in trockenen Innenräumen vorgesehen.
Ihre Vorteile auf einen Blick
✓ Vorkonfiguriert für den RESOL DeltaTherm FK
✓ Übersichtliche Anzeige von Kessel- und Speichertemperaturen
✓ Drei numerische 7-Segment-LED-Anzeigen
✓ Pumpenstatus über zweifarbige LED in Rot und Grün
✓ Direkte Datenübertragung über RESOL VBus
✓ Keine zusätzliche Spannungsversorgung erforderlich
✓ Kompaktes Gehäuse mit Edelstahlrahmen und Holzelementen
✓ Platzsparende Wandmontage
✓ Geeignet für trockene Innenräume
✓ Komfortable Überwachung wichtiger Heizungsdaten
Technische Daten
Allgemeine Produktinformationen
• Hersteller: RESOL
• Produktbezeichnung: Smart Display SDFK
• Produkttyp: Anzeigedisplay für Heizungsanlagen
• Ausführung: Vorkonfiguriert für DeltaTherm FK
• Anwendungsbereich: Feststoffkessel, Biomassekessel und Speicherüberwachung
• Montageart: Wandmontage
Anzeige und Kommunikation
• Temperaturanzeigen: 3 numerische 7-Segment-LED-Anzeigen
• Pumpenstatus: Zweifarbige LED, Rot/Grün
• Datenschnittstelle: RESOL VBus
• Spannungsversorgung: Über RESOL VBus
• Zusätzliches Netzteil erforderlich: Nein
• Vorkonfiguration: RESOL DeltaTherm FK
Gehäuse und Betriebsbedingungen
• Gehäuse: Edelstahlrahmen mit Holzelementen
• Abmessungen (B × H × T): 150 × 165 × 24 mm
• Schutzart: IP20
• Schutzklasse: III
• Zulässige Umgebungstemperatur: 0 bis +40 °C
• Einsatzort: Trockene Innenräume
Lieferumfang
• 1 × RESOL Smart Display SDFK
• Werksseitige Vorkonfiguration für RESOL DeltaTherm FK
Kompatibilitätshinweis: Diese Ausführung ist für den RESOL DeltaTherm FK vorkonfiguriert. Für andere RESOL-Regler oder abweichende Sensorbelegungen ist gegebenenfalls die individuell konfigurierbare Variante des Smart Displays SDFK erforderlich.
Installationshinweis: Das Display ist ausschließlich für die Montage in trockenen Innenräumen vorgesehen. Der Anschluss erfolgt entsprechend den Herstellerangaben über den RESOL VBus.
Jetzt das RESOL Smart Display SDFK für DeltaTherm FK bei badexo.de bestellen und Kesseltemperatur, Speichertemperaturen sowie Pumpenstatus Ihrer Heizungsanlage komfortabel überwachen.
