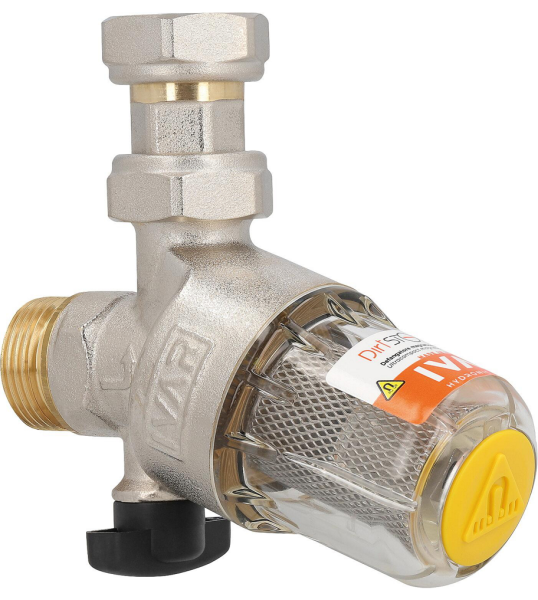

IVAR Magnetit- und Schlammabscheider Dirstop Mini DN20 (3/4") AG

IVAR Magnetit- und Schlammabscheider Dirstop Mini DN20 (3/4") AG

53,00 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 2-4 Werktage

Artikel-Nr.: WS-9013849
Gewicht: 0,46 kg

JETZT VORTEILE SICHERN

✓ 1A-Markenprodukte
✓ Käuferschutz bis 20.000 €
✓ Schnelle & zuverlässige Lieferung

IVAR Dirstop Mini Magnetit- und Schlammabscheider DN 20 (3/4") - mit transparentem... mehr

Menü schließen

IVAR Dirstop Mini Magnetit- und Schlammabscheider DN 20 (3/4") - mit transparentem Filtergehäuse

Der IVAR Dirstop Mini Magnetit- und Schlammabscheider DN 20 (3/4") ist eine kompakte Lösung zur Entfernung magnetischer und nichtmagnetischer Verunreinigungen aus geschlossenen Heizungsanlagen. Speziell für die platzsparende Installation direkt im Kesselunterbau entwickelt, schützt der Schlammabscheider empfindliche Anlagenkomponenten vor Schmutzablagerungen und unterstützt einen zuverlässigen Heizungsbetrieb.

Die Kombination aus einem leistungsstarken Magneten mit diametraler Magnetisierung und einem Edelstahl-Maschenfilter mit 800 µm Maschenweite ermöglicht die Abscheidung unterschiedlicher Schmutzpartikel aus dem Heizungswasser.

Ein besonderes Merkmal ist die transparente Filterkammer, durch die sich angesammelte Verunreinigungen einfach kontrollieren lassen. Der integrierte Rückflussverhinderer und der drehbare Anschluss ergänzen die funktionale Konstruktion.

Mit einem maximalen Betriebsdruck von 6 bar, einem Temperaturbereich von 0 bis 90 °C und einem Durchflusskoeffizienten von Kv 5,0 m³/h eignet sich der IVAR Dirstop Mini für entsprechend dimensionierte Heizungsinstallationen.

Effektive Magnetit- und Schlammabscheidung

In geschlossenen Heizungsanlagen können sich im Laufe der Betriebszeit Korrosionsprodukte, Rostpartikel, Magnetit und andere Verunreinigungen bilden.

Diese Schmutzpartikel werden mit dem Heizungswasser transportiert und können sich in Umwälzpumpen, Wärmetauschern, Ventilen und weiteren wasserführenden Komponenten ablagern.

Der IVAR Dirstop Mini kombiniert eine magnetische Abscheidung mit einem mechanischen Edelstahlfilter.

Magnetische Eisenoxidpartikel werden durch das Magnetfeld zurückgehalten, während der integrierte Maschenfilter nichtmagnetische Verunreinigungen erfasst.

Dadurch wird die Schmutzbelastung des Anlagenwassers reduziert und das Risiko schmutzbedingter Funktionsstörungen verringert.

Leistungsstarker Magnet mit diametraler Magnetisierung

Der IVAR Dirstop Mini verfügt über einen Magneten mit diametraler Magnetisierung.

Diese Magnetisierung erzeugt ein besonders gleichmäßiges Magnetfeld und unterstützt eine wirkungsvolle Abscheidung magnetischer Schmutzpartikel.

Insbesondere Magnetit kann in modernen Heizungsanlagen problematisch sein, da sich feine Eisenoxidpartikel an magnetischen und hydraulisch empfindlichen Komponenten ansammeln können.

Die integrierte Magnetabscheidung trägt dazu bei, diese Partikel aus dem Heizungswasser zu entfernen und die Belastung der angeschlossenen Anlagenkomponenten zu reduzieren.

800-µm-Edelstahlfilter für mechanische Schmutzabscheidung

Zusätzlich zur Magnetabscheidung ist der IVAR Dirstop Mini mit einem Maschenfilter aus Edelstahl AISI 304 ausgestattet.

Die Maschenweite beträgt 800 µm und ermöglicht die mechanische Rückhaltung entsprechend großer Schmutzpartikel.

Der Filter ergänzt die magnetische Abscheidung und sorgt dafür, dass auch nichtmagnetische Verunreinigungen aus dem Anlagenwasser zurückgehalten werden.

Die Kombination beider Abscheideverfahren bietet eine praktische Lösung zur Reinigung des Heizungswassers.

Der Edelstahlfilter ist auf eine einfache Reinigung ausgelegt und unterstützt die regelmäßige Wartung des Schlammabscheiders.

Transparente Filterkammer für einfache Sichtkontrolle

Ein besonderer Vorteil des IVAR Dirstop Mini ist die transparente Filterkammer.

Sie ermöglicht eine direkte Sichtkontrolle des Filterbereichs und der angesammelten Verunreinigungen, ohne dass der Abscheider allein zur Überprüfung geöffnet werden muss.

Dadurch lässt sich der Verschmutzungszustand leichter beurteilen und eine erforderliche Reinigung frühzeitig erkennen.

Die transparente Bauweise erleichtert insbesondere bei regelmäßig gewarteten Heizungsanlagen die Kontrolle der Schmutzbelastung.

Kompakte Bauweise für die Installation im Kesselunterbau

Der IVAR Dirstop Mini wurde für Installationssituationen mit begrenztem Platzangebot entwickelt.

Durch seine kompakte Konstruktion eignet er sich besonders für die Montage direkt unter dem Heizkessel.

Der drehbare Anschluss erleichtert die Anpassung an die vorhandene Einbausituation.

Zusätzlich ist der Schlammabscheider mit einem Rückflussverhinderer ausgestattet.

Die Kombination aus kompakter Bauform, drehbarem Anschluss und integrierten Funktionen macht den Dirstop Mini zu einer praktischen Lösung für die Nachrüstung und Neuinstallation geeigneter Heizungsanlagen.

Geeignet für Wasser und Glykolgemische

Der IVAR Dirstop Mini ist für den Einsatz mit Wasser sowie Wasser-Glykol-Gemischen mit einem Glykolanteil von maximal 50 % vorgesehen.

Der zulässige Betriebstemperaturbereich liegt zwischen 0 und 90 °C.

Der maximale Betriebsdruck beträgt 6 bar.

Mit einem Durchflusskoeffizienten von Kv 5,0 m³/h kann der Schlammabscheider entsprechend den hydraulischen Anforderungen der Anlage dimensioniert werden.

Ihre Vorteile auf einen Blick

✓ Entfernt magnetische und nichtmagnetische Schmutzpartikel aus dem Heizungswasser

✓ Leistungsstarker Magnet mit diametraler Magnetisierung

✓ Gleichmäßiges Magnetfeld zur effektiven Magnetitabscheidung

✓ Integrierter Edelstahl-Maschenfilter mit 800 µm Maschenweite

✓ Filtermaterial aus hochwertigem Edelstahl AISI 304

✓ Transparente Filterkammer zur einfachen Sichtkontrolle

✓ Verschmutzungszustand ohne Öffnen des Gehäuses überprüfbar

✓ Kompakte Bauweise für die Installation direkt im Kesselunterbau

✓ Platzsparende Integration in geeignete Heizungsanlagen

✓ Drehbarer Anschluss für eine flexible Installation

✓ Integrierter Rückflussverhinderer

✓ Unterstützt den Schutz von Pumpen, Ventilen und Wärmetauschern

✓ Für Wasser und Glykolgemische bis 50 % geeignet

✓ Maximaler Betriebsdruck von 6 bar

✓ Betriebstemperatur von 0 bis 90 °C

✓ Durchflusskoeffizient Kv 5,0 m³/h

✓ Wartungsfreundliche Konstruktion

Technische Daten

Allgemeine Produktinformationen

• Hersteller: IVAR

• Produktserie: Dirstop Mini

• Produkttyp: Magnetit- und Schlammabscheider

• Einsatzbereich: Geschlossene Heizungsanlagen

• Montagebereich: Kesselunterbau

• Funktion: Magnetische und mechanische Schmutzabscheidung

Hydraulische Daten

• Nennanschlussgröße: DN 20 (3/4")

• Anschlussausführung laut technischen Angaben: Innengewinde (IG), drehbar

• Maximaler Betriebsdruck: 6 bar

• Betriebstemperaturbereich: 0 bis 90 °C

• Durchflusskoeffizient (Kv): 5,0 m³/h

• Betriebsmedium: Wasser oder Wasser-Glykol-Gemisch

• Maximaler Glykolanteil: 50 %

Filter und Magnetabscheidung

• Filtertyp: Edelstahl-Maschenfilter

• Maschenweite: 800 µm

• Filtermaterial: Edelstahl AISI 304

• Magnetabscheidung: Ja

• Magnetisierung: diametral

• Transparente Filterkammer: Ja

Ausstattung

• Mit Rückflussverhinderer: Ja

• Drehbarer Anschluss: Ja

• Kompakte Bauweise: Ja

• Für Installation im Kesselunterbau geeignet: Ja

Lieferumfang

• 1 × IVAR Dirstop Mini Magnetit- und Schlammabscheider DN 20 (3/4")

Integrierte Ausstattung:

• Magnet mit diametraler Magnetisierung

• Edelstahl-Maschenfilter mit 800 µm Maschenweite

• Transparente Filterkammer

• Rückflussverhinderer

Installationshinweis: Der IVAR Dirstop Mini ist für den Einbau in geeignete geschlossene Heizungsanlagen vorgesehen. Bei der Montage sind die zulässigen Betriebsbedingungen, die hydraulische Auslegung sowie die Herstellerangaben zu beachten. Für die regelmäßige Reinigung und Wartung muss der Filterbereich zugänglich bleiben.

Jetzt den IVAR Dirstop Mini Magnetit- und Schlammabscheider DN 20 (3/4") bei badexo.de bestellen und Ihre Heizungsanlage mit einer kompakten, leistungsfähigen Schmutz- und Magnetitabscheidung schützen.
