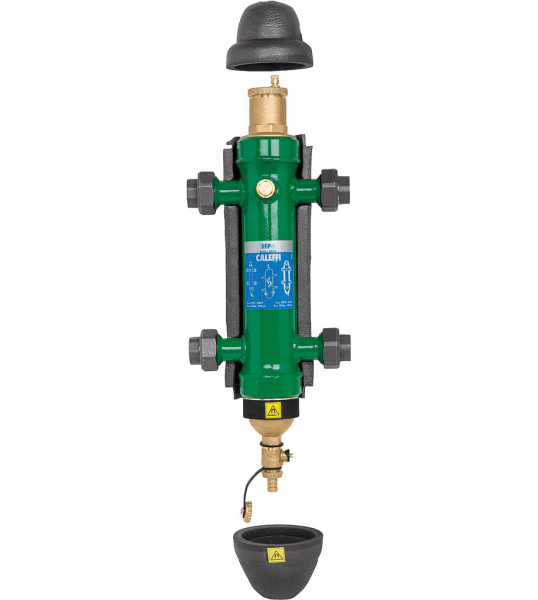

CALEFFI Hydr. Multifunktionsweiche mit Schlamm- und Mikroblasenabscheider, DN32 (1 1/4")
- Artikel-Nr.: WS-9006119
- EAN: 4054891331824
- Hersteller-Nr.: 549507
- Gewicht: 7,81 kg
JETZT VORTEILE SICHERN
✓ 1A-Markenprodukte
✓ Käuferschutz bis 20.000 €
✓ Schnelle & zuverlässige Lieferung
CALEFFI Hydraulische Multifunktionsweiche DN 32 (1 1/4") - mit Schlamm-, Magnetit- und... mehr
CALEFFI Hydraulische Multifunktionsweiche DN 32 (1 1/4") - mit Schlamm-, Magnetit- und Mikroblasenabscheider, 549507
Die CALEFFI Hydraulische Multifunktionsweiche DN 32 (1 1/4"), Hersteller-Artikelnummer 549507, vereint hydraulische Entkopplung, Schlammabscheidung, Magnetitabscheidung und Mikroblasenabscheidung in einer kompakten Einheit. Sie unterstützt einen zuverlässigen und störungsarmen Betrieb moderner Heizungsanlagen mit getrennten Primär- und Sekundärkreisen.
Die Multifunktionsweiche ermöglicht den hydraulisch unabhängigen Betrieb der angeschlossenen Pumpenkreise und unterstützt gleichzeitig die Entfernung von Luft und Schmutzpartikeln aus dem Heizungswasser. Dadurch lassen sich empfindliche Anlagenkomponenten wie Umwälzpumpen, Ventile und Wärmetauscher vor Verunreinigungen schützen.
Mit einem maximalen Durchsatz von 4 m³/h, einem zulässigen Betriebsdruck von 10 bar und einer maximalen Betriebstemperatur von 100 °C eignet sich die CALEFFI Multifunktionsweiche für entsprechend dimensionierte Heizungsinstallationen.
Die Einheit wird komplett vormontiert und inklusive Wärmedämmung geliefert.
Hydraulische Entkopplung für einen stabilen Heizungsbetrieb
Die hydraulische Multifunktionsweiche von CALEFFI trennt den Primärkreis des Wärmeerzeugers hydraulisch vom Sekundärkreis der Wärmeverteilung.
Dadurch können die jeweiligen Umwälzpumpen mit unterschiedlichen Volumenströmen arbeiten, ohne sich unmittelbar gegenseitig zu beeinflussen. Dies unterstützt einen stabilen Anlagenbetrieb und erleichtert die hydraulische Abstimmung zwischen Wärmeerzeugung und Wärmeverteilung.
Die Ausführung DN 32 (1 1/4") ist für einen maximalen Volumenstrom von 4 m³/h ausgelegt. Der Achsabstand beträgt sowohl auf der Primär- als auch auf der Sekundärseite 240 mm.
Integrierter Schlamm- und Magnetitabscheider
Im Heizungswasser können sich im Laufe der Betriebszeit Schmutzpartikel, Korrosionsprodukte und magnetische Ablagerungen ansammeln. Diese können die Funktion von Pumpen, Ventilen und Wärmetauschern beeinträchtigen.
Die CALEFFI Multifunktionsweiche verfügt über einen integrierten Schlamm- und Magnetitabscheider, der die Entfernung entsprechender Verunreinigungen aus dem Anlagenwasser unterstützt.
Der Magnetitabscheider dient insbesondere zur Erfassung magnetischer Eisenoxidpartikel. Über das integrierte Entleerventil können angesammelte Verunreinigungen im Rahmen der Wartung ausgetragen werden.
Die Kombination aus hydraulischer Entkopplung und Schmutzabscheidung reduziert den Bedarf an separaten Komponenten und ermöglicht einen übersichtlichen Anlagenaufbau.
Mikroblasenabscheidung für eine zuverlässige Entlüftung
Neben der Schmutzabscheidung verfügt die Multifunktionsweiche über einen integrierten Mikroblasenabscheider.
Feine Luftblasen im Heizungswasser können Strömungsgeräusche, eine ungleichmäßige Wärmeverteilung und Korrosionsprozesse begünstigen. Der Mikroblasenabscheider unterstützt die Entfernung mitgeführter Luft aus dem Anlagenwasser und trägt damit zu einem störungsarmen Heizungsbetrieb bei.
Durch die Kombination aus Mikroblasenabscheidung, Schlammabscheidung und Magnetitabscheidung werden mehrere wichtige Funktionen der Heizungswasserpflege in einer einzigen Armatur zusammengeführt.
Robuste Stahlkonstruktion mit Wärmedämmung
Das Gehäuse der CALEFFI Multifunktionsweiche besteht aus lackiertem Stahl und ist für einen maximalen Betriebsdruck von 10 bar sowie eine Betriebstemperatur von bis zu 100 °C ausgelegt.
Die mitgelieferte Dämmschale reduziert Wärmeverluste über das Gehäuse und unterstützt einen energieeffizienten Anlagenbetrieb.
Mit einer Bauhöhe von 545 mm und einem Achsabstand von 240 mm auf beiden Kreisseiten lässt sich die vormontierte Einheit in entsprechend ausgelegte Heizungsinstallationen integrieren.
Ihre Vorteile auf einen Blick
✓ Hydraulische Entkopplung von Primär- und Sekundärkreis
✓ Integrierter Schlammabscheider zur Entfernung von Schmutzpartikeln
✓ Magnetitabscheider zum Schutz empfindlicher Anlagenkomponenten
✓ Mikroblasenabscheider zur Entfernung mitgeführter Luft
✓ Integrierte Entlüftungsfunktion
✓ Entleerventil für Wartungs- und Reinigungsarbeiten
✓ Vier Funktionen in einer kompakten Einheit
✓ Komplett vormontiert für eine montagefreundliche Installation
✓ Inklusive Wärmedämmung zur Reduzierung von Wärmeverlusten
✓ Maximaler Durchsatz von 4 m³/h
✓ Maximaler Betriebsdruck von 10 bar
✓ Maximale Betriebstemperatur von 100 °C
✓ Robustes Gehäuse aus lackiertem Stahl
✓ Anschlussgröße DN 32 (1 1/4")
✓ Achsabstand von 240 mm auf Primär- und Sekundärseite
Technische Daten
Allgemeine Produktinformationen
• Hersteller: CALEFFI
• Hersteller-Artikelnummer: 549507
• Produkttyp: Hydraulische Multifunktionsweiche
• Ausführung: DN 32 (1 1/4")
• Einsatzbereich: Heizungsanlagen mit Primär- und Sekundärkreis
• Gehäusematerial: Stahl
• Oberflächenschutz: lackiert
• Auslieferungszustand: komplett vormontiert
Hydraulische Daten
• Maximaler Durchsatz: 4 m³/h
• Maximaler Betriebsdruck: 10 bar
• Maximale Betriebstemperatur: 100 °C
• Anschlussgröße: DN 32 (1 1/4")
• Achsabstand Primärkreis: 240 mm
• Achsabstand Sekundärkreis: 240 mm
Funktionen und Ausstattung
• Hydraulische Entkopplung: Ja
• Schlammabscheider: Ja
• Magnetitabscheider: Ja
• Mikroblasenabscheider: Ja
• Entlüftung: Ja
• Entleerventil: Ja
• Wärmedämmung: Ja
• Befestigungsmaterial: Nein
Abmessungen
• Höhe: 545 mm
• Achsabstand Primärkreis: 240 mm
• Achsabstand Sekundärkreis: 240 mm
Lieferumfang
• 1 × CALEFFI Hydraulische Multifunktionsweiche DN 32 (1 1/4"), Art.-Nr. 549507
• Integrierter Schlammabscheider
• Integrierter Magnetitabscheider
• Integrierter Mikroblasenabscheider mit Entlüftungsfunktion
• Integriertes Entleerventil
• 1 × passende Wärmedämmschale
Hinweis: Die Multifunktionsweiche wird komplett vormontiert geliefert. Befestigungsmaterial ist nicht im Lieferumfang enthalten.
Installationshinweis: Die Dimensionierung und Installation müssen entsprechend der hydraulischen Anlagenplanung und den Herstellerangaben erfolgen. Dabei sind insbesondere der maximale Volumenstrom, die Betriebsdrücke, die Betriebstemperaturen sowie die Anschluss- und Achsmaße zu berücksichtigen. Die integrierten Abscheide- und Entleerungseinrichtungen sollten regelmäßig kontrolliert und bei Bedarf gewartet werden.
Jetzt die CALEFFI Hydraulische Multifunktionsweiche 549507 DN 32 mit Schlamm-, Magnetit- und Mikroblasenabscheider inklusive Wärmedämmung bei badexo.de bestellen und Ihre Heizungsanlage mit einer leistungsfähigen Kombination aus hydraulischer Entkopplung und Heizungswasserpflege ausstatten.
